動作イメージ
高推力エアシリンダ
ニューマチックパワーシリンダニューマチックパワーシリンダの動作例を簡単にご紹介します。
各イメージをクリックしていただきますと動作イメージをご覧いただけます。
各イメージをクリックしていただきますと動作イメージをご覧いただけます。

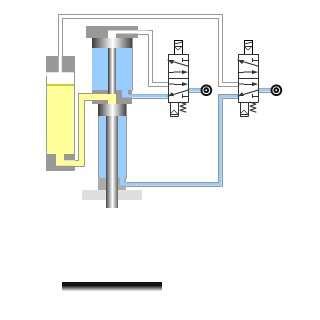

基本動作
空圧用電磁弁を2個使用した標準的な動作です。

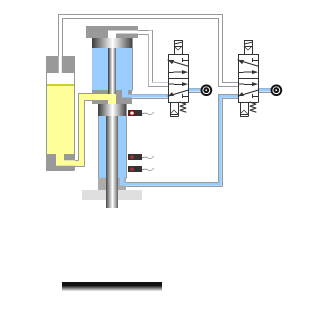

オートスイッチ付き
オートスイッチの出力により電磁弁を切替えます。

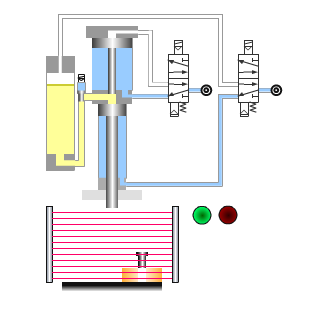

非常停止
非常停止時には「その場停止」で安全確保。

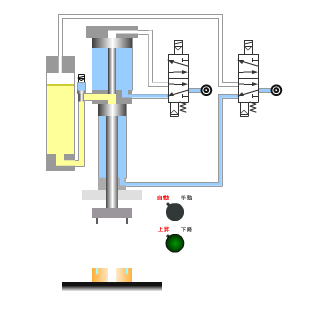

位置合わせ（インチング）
金型、ワークの位置合わせ、確認時の寸動動作。

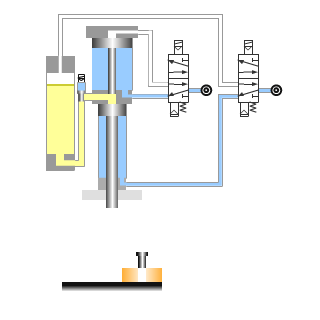

高推力ストロークの繰り返し
高推力動作の繰り返しによるサイクルタイム短縮。

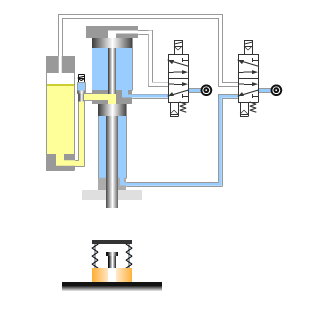

上死点の変更（ストローク変更）
連続運転時の上死点位置と金型交換、メンテナンス時の上死点を切替。

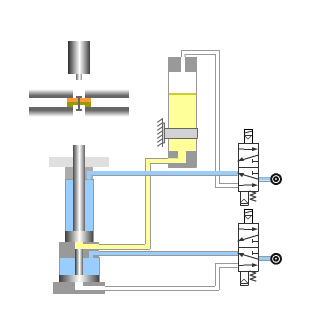

上向きで使用
ピストンロッドの出方向を上向きで使用。
横向きで使用
ピストンロッドの出方向を横向きで使用。

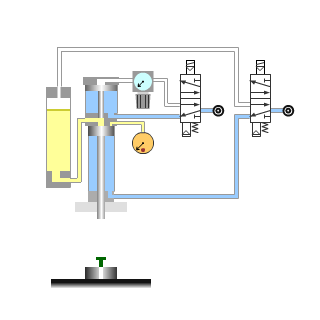

シリンダ推力の調整
エア圧力の調整によりシリンダ推力を調整。
