作動時間の計算


　　　入力は必ず半角数字をご使用ください。計算結果が不適合となります。

　　　　　　ニューマチックパワーシリンダ （PCS/PCHシリーズ）
　　

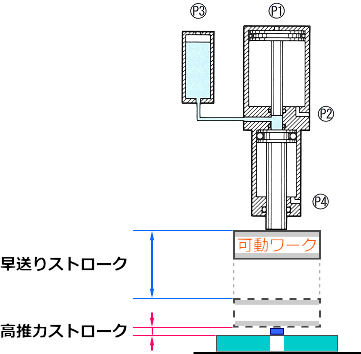

機種 早送りストローク、高推力ストローク


入力参考値
・エア圧力の単位　　　 ：1 kgf/cm2≒0.098 MPa
・合成有効断面積(cm2)
　　　　　　　　　　　　　　 P1　　P2　　P3　　P4
　　　機種　PCS-02,04　　　0.11　0.19　0.14　0.14
　　　　　　PCH-03,06,08　 0.13　0.22　0.22　0.22
　　　　　　PCH-13,17,24　 0.26　0.42　0.42　0.42
　　　　　　PCH-35,44　　　0.41　0.62　0.62　0.62
機種
早送りストローク
（10mmから最大500mmまで）		 mm
高推力ストローク
（5mmから最大30mmまで）		 mm
条件
実際の早送りストローク
（10mmから最大500mmまで）		 mm
実際の高推力ストローク
（0mmから最大30mmまで）		 mm
ポート ポートに加わるエア圧力 合成有効断面積
Ｐ１ MPa cm2
Ｐ２ MPa cm2
Ｐ３ MPa cm2
Ｐ４ MPa cm2
シリンダの取り付け方向
ガイドの摩擦係数
可動ワーク重量（ジグ重量含む） N
周囲温度 ℃
実際に必要な力 kN
