作動時間の計算
入力は必ず半角数字をご使用ください。計算結果が不適合となります。
ニューマチックブースタ (PBシリーズ)
機種
直接入力参考値
「油圧配管の合成有効断面積」の数値を算出される場合、
下記のオリフィス断面積を算出式に含んでください。
ニューマチックブースタ オリフィス断面積 (cm
2
)
PB-50 0.12
PB-100 0.38
PB-160 1.76
PB-200 3.14
PB-300 3.14
「油圧配管内の油量」の数値を算出される場合、
下記の高圧パイプ内の油量を算出式に含んでください。
ニューマチックブースタ機種 高推力送り記号 高圧パイプ内の油量 (ml)
PB-50-****-23 05 26
PB-50-****-23 10 39
PB-50-****-23 15 52
PB-50-****-23 20 64
PB-50-****-23 25 77
PB-100-****-16 05 51
PB-100-****-16 10 78
PB-100-****-16 15 104
PB-100-****-16 20 131
PB-100-****-16 25 157
PB-100-****-28 05 43
PB-100-****-28 10 60
PB-100-****-28 15 77
PB-100-****-28 20 95
PB-100-****-28 25 112
PB-160-****-16 05 162
PB-160-****-16 10 231
PB-160-****-16 15 300
PB-160-****-16 20 370
PB-160-****-16 25 439
PB-160-****-28 05 120
PB-160-****-28 10 163
PB-160-****-28 15 206
PB-160-****-28 20 249
PB-160-****-28 25 291
PB-200-****-25 05 227
PB-200-****-25 10 298
PB-200-****-25 15 369
PB-200-****-25 20 441
PB-200-****-25 25 512
PB-300-****-29 05 349
PB-300-****-29 10 490
PB-300-****-29 15 632
PB-300-****-29 20 773
PB-300-****-29 25 914
機種
PB - 50 - **** - 23
PB - 100 - **** - 16
PB - 100 - **** - 28
PB - 160 - **** - 16
PB - 160 - **** - 28
PB - 200 - **** - 25
PB - 300 - **** - 29
早送り油容量記号
05
10
15
20
25
高推力送り油容量記号
05
10
15
20
25
油圧シリンダ
機種
THC - 32
THC - 40
THC - 50
THC - 63
THC - 80
THC - 100
THC - 125
THC - 160
THC - 180
THC - 200
THC - 250
ストローク
mm

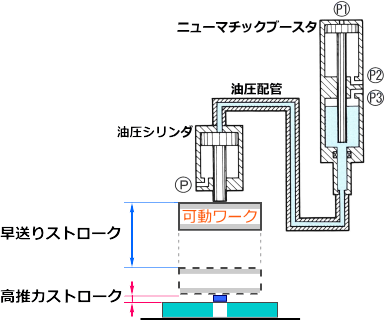

条件
シリンダの取り付け方向
ロッド下向き
ロッド下斜め45°
ロッド水平
ロッド上斜め45°
ロッド上向き
早送り戻りのエア圧力
MPa
高推力送り戻りのエア圧力
MPa
早送りストローク
mm
高推力送りストローク
mm
早送り側の合成有効断面積
cm
2
ブースタ側(P1)の合成有効断面積
cm
2
ブースタ側(P2)の合成有効断面積
cm
2
油圧配管の合成有効断面積
直接入力
cm
2
下表に入力
油圧配管内の油量
直接入力
ml
下表に入力
油圧配管の膨張による油損失量
ml
ガイドの摩擦係数
可動ワーク重量(ジグ重量含む)
N
外力
N
周囲温度
℃
実際に必要な力
kN
油圧配管の合成有効断面積、及び油圧配管内の油量
油圧配管の種類
ゴムホース
鋼管
樹脂ホース
油圧配管の内径
mm
油圧配管の長さ
mm
油圧配管継手の最小内径
(ニューマチックブースタ側)
mm
油圧配管継手の最小内径
(油圧シリンダ側)
mm
